多功能W4G控制器介绍
多功能4G控制器
一、研发背景
停车场行业目前已由传统的卡片系统过渡到目前先进的车牌识别系统，收费方式也由传统的单一人工收费，过渡到现在的中央人工收费、微信、支付宝场内交费，以及出口自助交费等多种方式。设备之间的通讯方式也是多种多样，CAN总线、485总线、TCP/IP，然而这些都摆脱不了物理线路的限制，一旦物理线路被损坏，整个系统就会瘫痪。特别是当前使用率最高的车牌识别系统，完全基于车牌的进出方式，对网络的依赖性极强。
为了解决这个难题，我公司特别研发出了以4G通信为基础的NP-W4G系列主板，主板支持以4G或以太网的通讯方式与云平台直接通讯。网络只依赖于运营商，而与其他任何物理线路无关。使用与手机相同的无线信号，因此，只要手机网络正常，设备就一定可以正常工作。

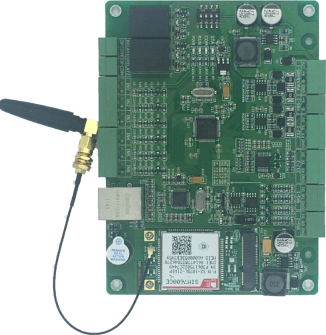

控制器图片
三、控制器简介
控制器采用基于Cortex-M3内核的高速ARM处理器，运行高可靠性的实时嵌入式操作系统，可多任务同时处理。处理器与4G模组之间采用高速USB通讯，而非通常采用的串口模式，可以将4G的性能充分发挥。运行的操作系统具备停车场系统的常用操作及进、出场操作流程，可有效减轻上位机的工作量，并减少网络流量，节省费用。
NP-W4G控制器内置4G网线通讯模组、以太网通讯模块，以及RS232、RS485等通讯接口，可轻松与其他设备进行数据交换。控制器板载计时模块，掉电后时钟可正常运行，大容量数据存储器，可保存多条脱机数据。
丰富的标准接口使控制器不仅可使用于停车场控制系统，更可用于门禁控制、现有设备接入云端等场合。
四、设备参数
1. 基本参数
工作电压 | DC12V（带反接防护） |
工作电流 | 2A MAX（4G发送数据瞬时电流） |
工作温度 | -40-85℃（相对湿度低于80%，无凝霜） |
外形尺寸 | 145mm(长)*105mm(宽)*15mm(高) |
固定孔位 | 135mm(长)*95mm(宽) |

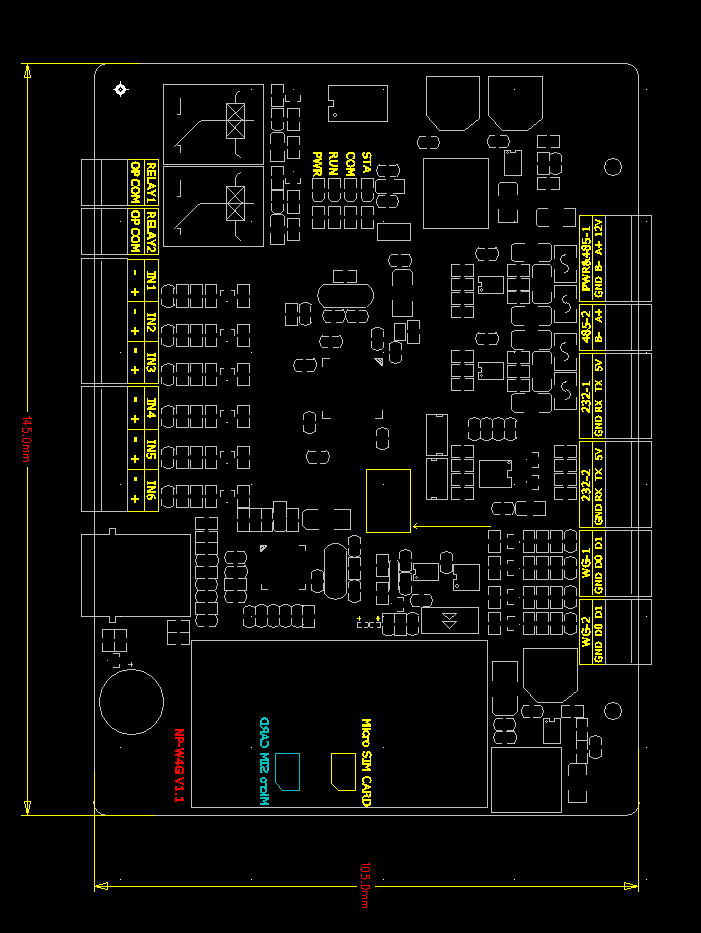

2. 接口参数
以太网(TCP/IP)接口(1个) | 10/100M自适应，带隔离(不支持自动极性翻转) |
RS232接口(2个) | 4800-115200bps，带静电及脉冲防护 |
RS485接口(2个) | 4800-115200bps，带静电及脉冲防护 |
韦根接口(2个) | 韦根26、韦根34标准自适应 |
IO输入接口(6路) | 非隔离输入，允许电压范围0-5V |
IO输出接口(2路) | 继电器隔离输出(常开触点)，负载能力: 250VAC 10A/30VDC 10A |
SIM卡接口 | 支持标准USIM/SIM卡协议（1.8/3.3V电压自适应），卡尺寸MicroSIM |
3.上下行速率
以太网 | 上/下行最高速率:300KByte/S(实测)，上传一张100KB照片至云端，约在0.5秒内完成 |
4G网络 | 上/下行最高速率100KByte/S（实测，视网络情况而定），上传一张100KB照片至云端，约在1.5秒内完成 |
IO
输入接口定义
接口 | 功能定义 |
IN1 | 收费确认 |
IN2 | 取消收费 |
IN3 | 手动开闸 |
IN4 | 手动关闸 |
IN5 | 道闸反馈 |
IN6 | 识别区地感 |

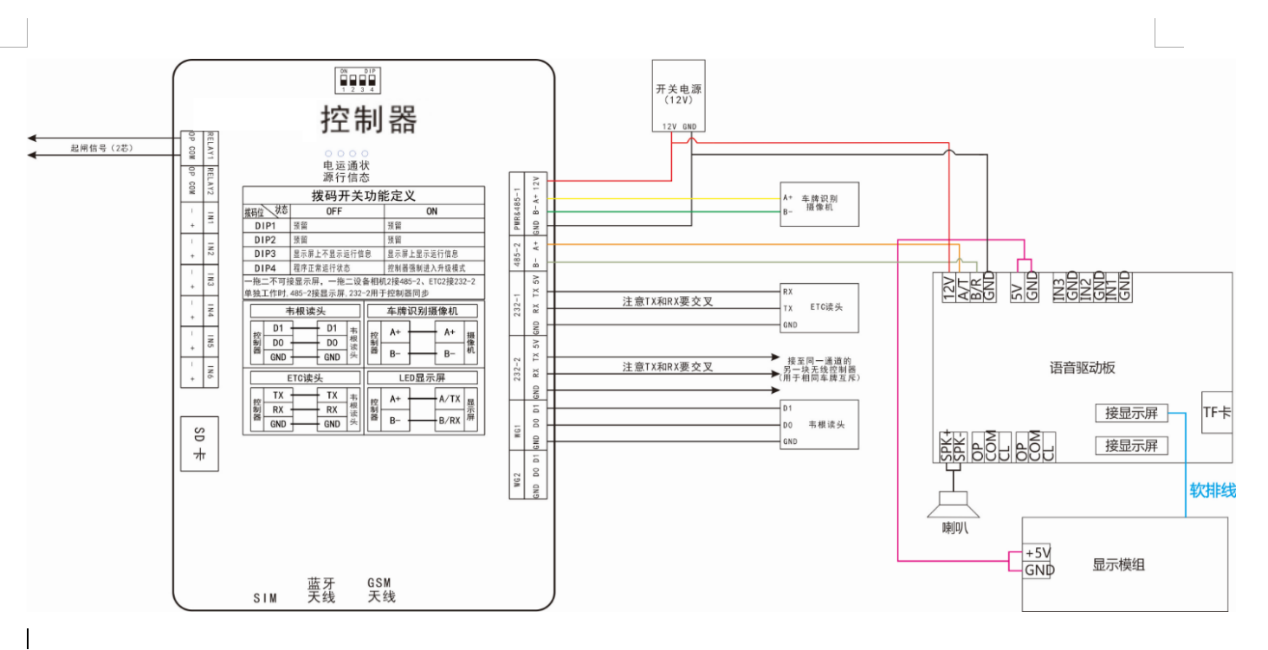

五、接线方式
